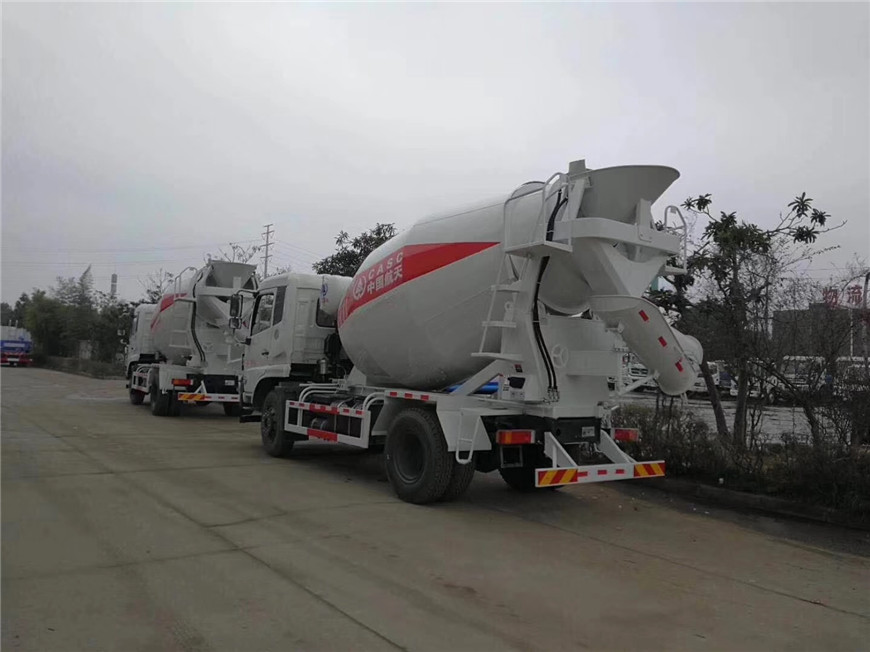

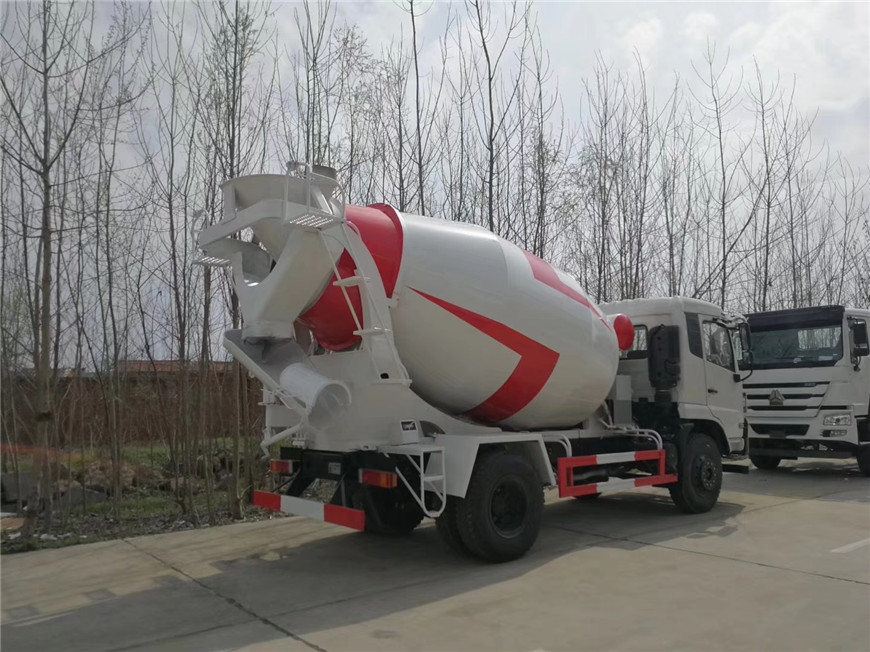

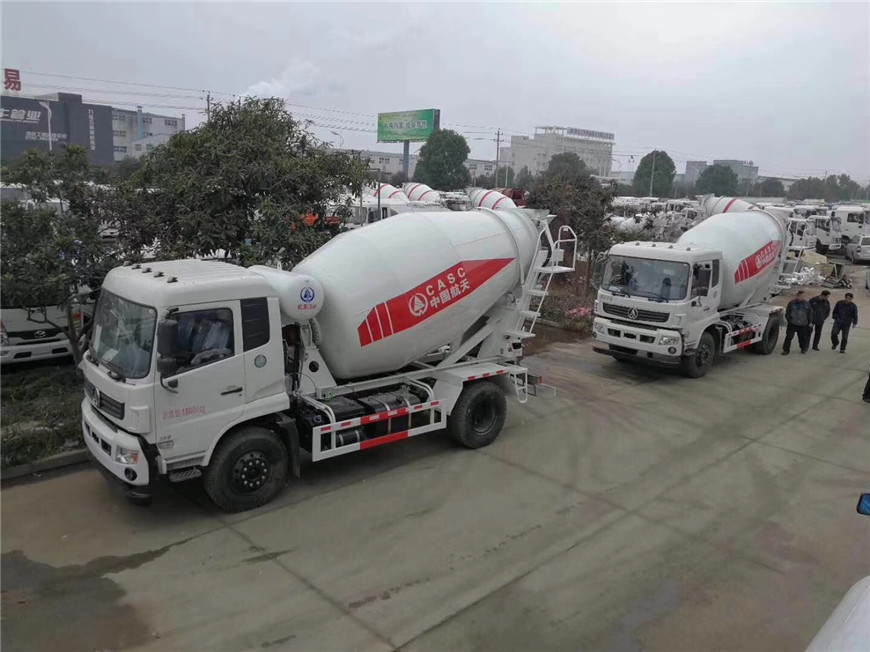

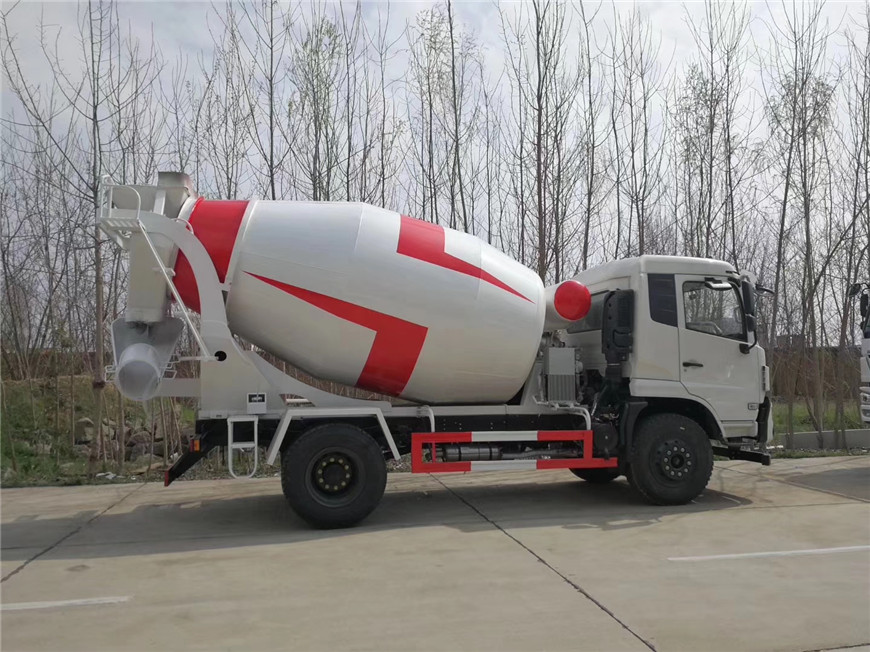

航天萬山6方攪拌車
??所屬型號
攪拌車
?企業400熱線：4000166680
?聯系人：肖部長18871123000
?Q Q：97394433、97393344
?官方公眾號：程力專用汽車股份有限公司
要購車就掃我
?地址：湖北省隨州市曾都區程力汽車工業園
超長質保
專業團隊
全程監督
合作共贏
程力汽車集團
推薦車型
車型詳情
PRODUCTS TITLE
| 航天萬山6方攪拌車參數 | |||
| 名稱： | 航天萬山6方攪拌車 | 型號： | 6方攪拌車 |
| 發動機： | 玉柴140匹馬力 | 尺寸： | 6825×2480×3600（mm） |
| 變速箱： | 法士特5檔帶副 | 容積： | 5立方攪拌車 |
| 前橋： | 4.5噸 | 駕駛室： | 新款排半 |
| 后橋： | 10噸 | 制動： | 斷氣剎 |
| 軸距： | 3700mm | 轉向： | 方向助理 |
| 軸數： | 2（單橋） | 車速： | 83(km/h) |
| 驅動： | （4×2） | 加裝： | ABS |
| 輪胎數： | 6 | 輪胎： | 8.25-20 |
| 底盤排放標準： | 國五 | ||
| 5方攪拌車車型優勢 | |||
| 車型優勢： |
一款很實用的水泥攪拌車，它車身緊湊，是一款能自由出入工地的一款攪拌車。 |
||
| 發動機優勢： |
玉柴發動機小型車輛專用的一款發動機，性能穩定，油耗小。 |
||
| 變速箱優勢： |
法士特6檔帶副變速箱，平穩輕緩，操作方便。 |
||
| 駕駛室優勢： |
福田瑞沃駕駛室，很適合各類工程建設，安全系數更強。 |
||
| 車輛優勢： |
創造高速、高效、高可靠性、節油的最佳盈利模式 |
||
| 售后服務： |
底盤部分由當?shù)靥丶s服務站保養維修，上裝罐體由我廠售后。 |
||
| 罐體參數（5方小型攪拌車） | |||
| 罐體材質： | 合金鋼（特殊耐磨材質---提高罐體壽命3倍以上） | 筒體材質： | 16錳鋼 5mm合金鋼 |
| 葉片材質： | 寶鋼520 5mm合金鋼（加裝耐磨條提高使用壽命） | 封頭材質： | 6mm 合金鋼 |
| 減速機： | 合資品牌 | 液壓系統： | 進口油泵、馬達 |
| 供水系統： | 300L水箱氣壓供水 | 散熱系統： | 振華牌 |
| 進料速度： | 進料速度 m3/min≥3 | 出料速度： | 出料速度 m3/min ≥ 2 |
| 出料殘余率： | 出料殘余率（%）≤0.5 | 操作方式： | 左右兩邊駕駛室三方操作 |
| 卸料范圍： | 180°上下左右高度調節 | 安全裝置： | 加裝漏料接收裝置 |
| 攪拌罐罐體優勢 | |||
| 攪拌車減速機： |
合資減速機，性能穩定，適合小型混凝土攪拌車使用。 |
||
| 攪拌車液壓系統： |
選用進口液壓系統，使用在小方量攪拌車上，穩定性強，投入成本低。 |
||
| 配套設施： |
車輛進料卸料方便，速度快，多功能操作方式，更加省時省力省心！ |
||
| 售后服務： |
罐體減速機三包服務一年或3萬公里 |
||
| 服務信息 | |||
| 售后服務： |
底盤和上裝三包售后服務一年或三萬公里 |
||
| 付款方式： |
預付定金生產，提車前付清余款 分期付款（手續簡單） |
||
| 分期付款： |
首付比率30% |
||
| 運輸方式： |
來公司自提或公司物流部門代送車 |
||
